身為一位設計師，看圖和製圖一樣重要，必須要看懂建設公司給的結構圖，至客戶家放樣時，也必須要會手繪測量的平面圖，所以一些符號的識別是很重要的，在此提供設計圖上慣用的表示方法:

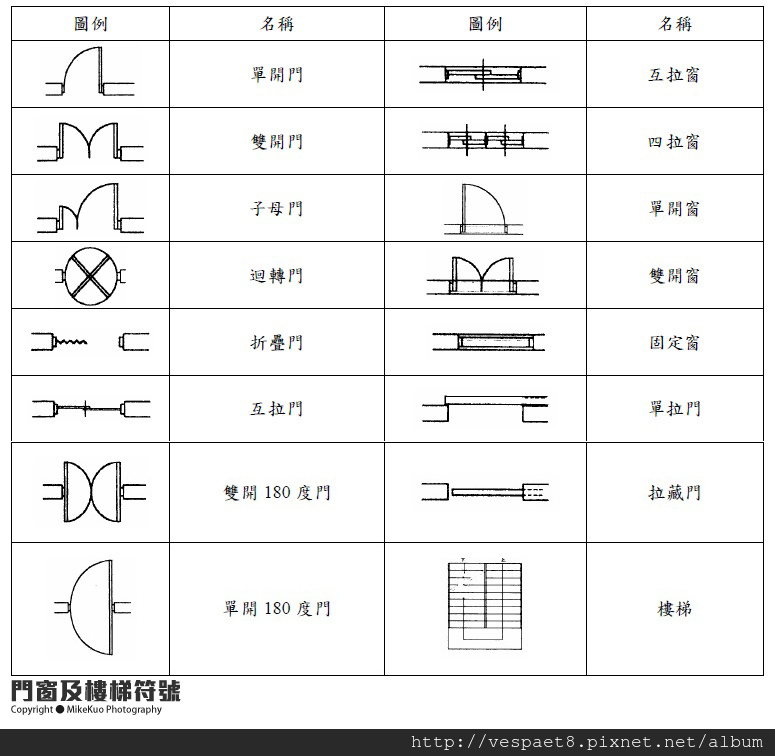

  ●常用門窗及樓梯符號:

門窗及樓梯符號

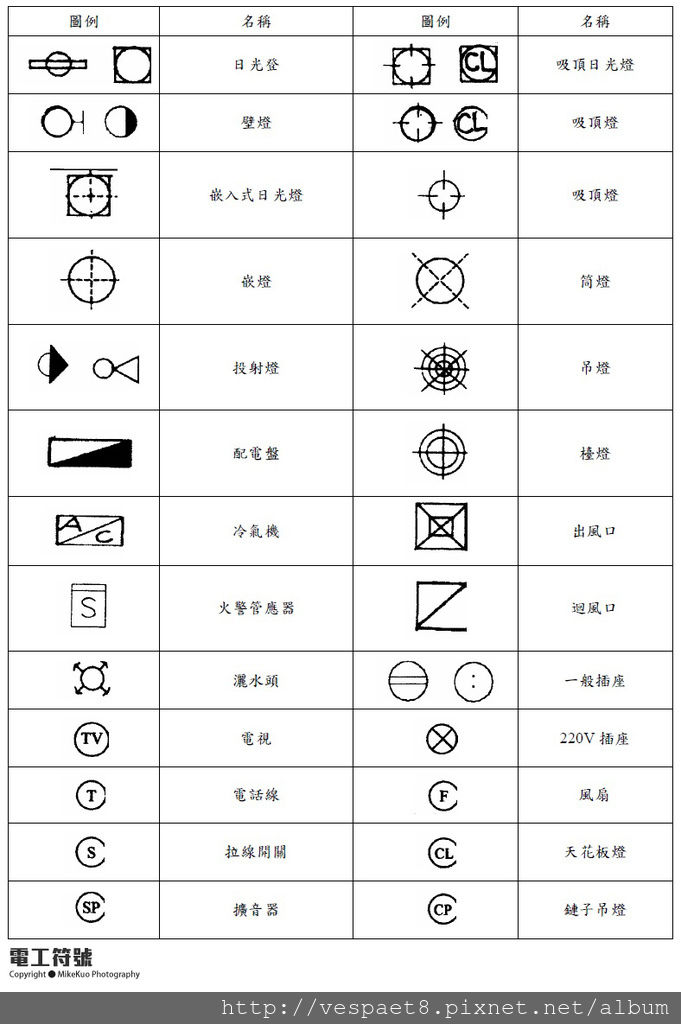

●常用電工符號:

電工符號
